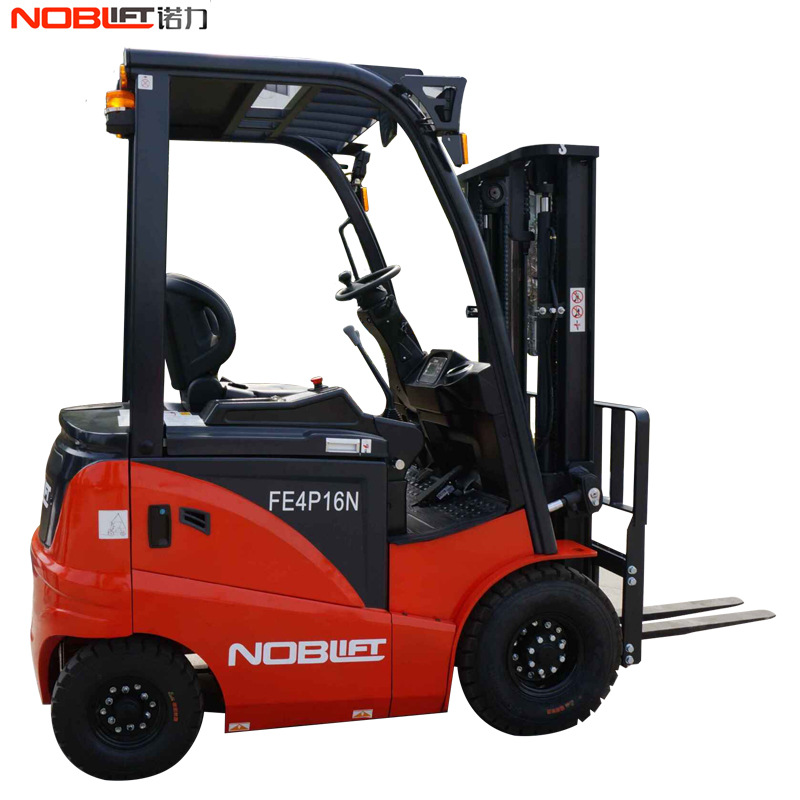

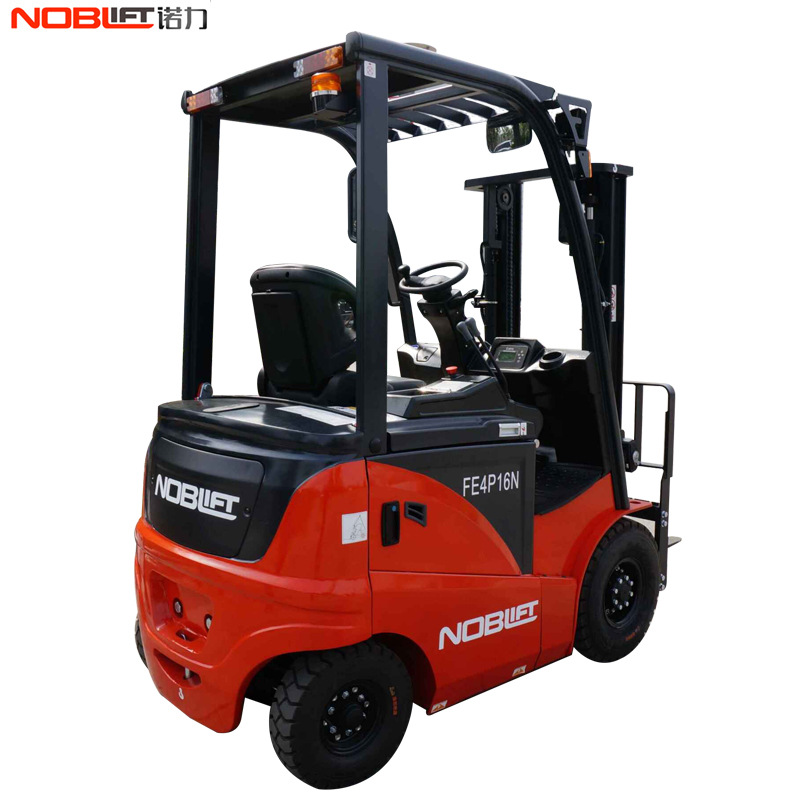

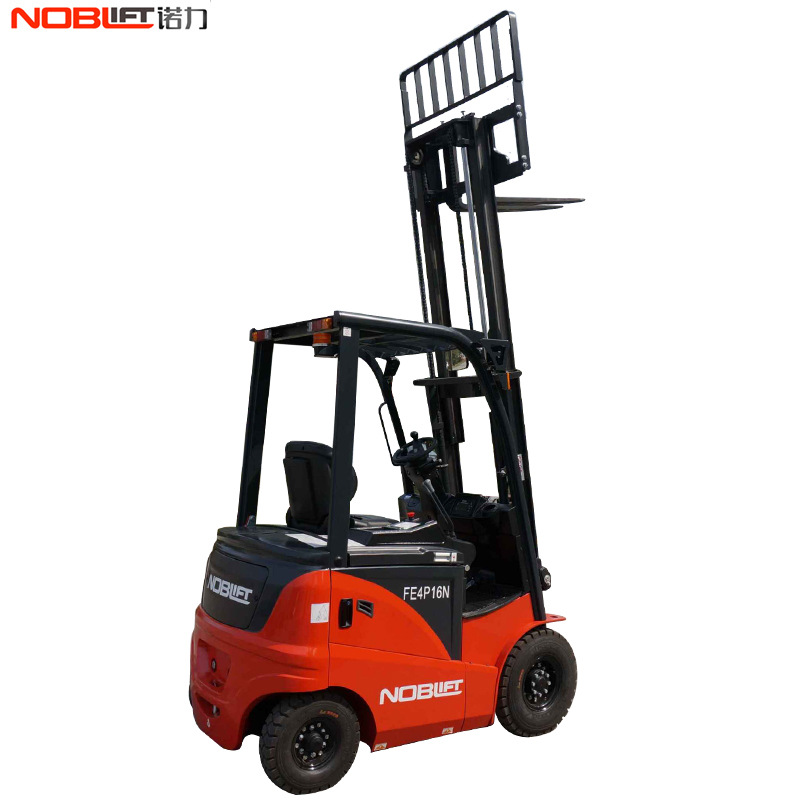

诺力NOBLIFT四支点电动叉车FE4P20N
  • 诺力NOBLIFT四支点电动叉车FE4P20N
  • 诺力NOBLIFT四支点电动叉车FE4P20N
  • 诺力NOBLIFT四支点电动叉车FE4P20N
  • 诺力NOBLIFT四支点电动叉车FE4P20N
< >
  • 产品名称:

    诺力NOBLIFT四支点电动叉车FE4P20N

  •  设备名称:      四支点电动叉车
      额定载重:     2000kg/2500kg/3000kg/3500kg
      起升高度:      3000mm
      转弯半径:      1956mm/2080mm/2100mm/2280mm/2335mm
      设备自重:      2950kg/4130kg/4300kg/5060kg/5380kg
      产品简述:      宽视野的门架设计   操作者的视野更加开阔   提高作业效率
  • 订购热线:400-8855-621 021-60555251
  • 辉派专属客服400-8855-621
联系我们 Contact us
上海辉派仓储网站

电话:400-8855-621 021-60555251

手机:18616660985

传真:021-64208716

E-mail:57116883@qq.com

地址:上海市闵行区联明路555号6号楼622室

产品介绍 Product introduction
全国免费咨询热线:400-8855-621 021-60555251

A、整车警示灯作为标配,后大灯作为选配,提高了夜间作业的安全性。
B、转向桥与车体柔性连接,减少震动冲击,减少故障率,延长整机使用寿命。
C、分体式加大工作邮箱设计,大大降低了系统的热平衡温度,延长了液压元件的使用寿命,同时也方便了维修。
D、缓冲式起升缸,在货物下降至接近地面时100-60mm,油缸节流减速,增加了操作的安全性。

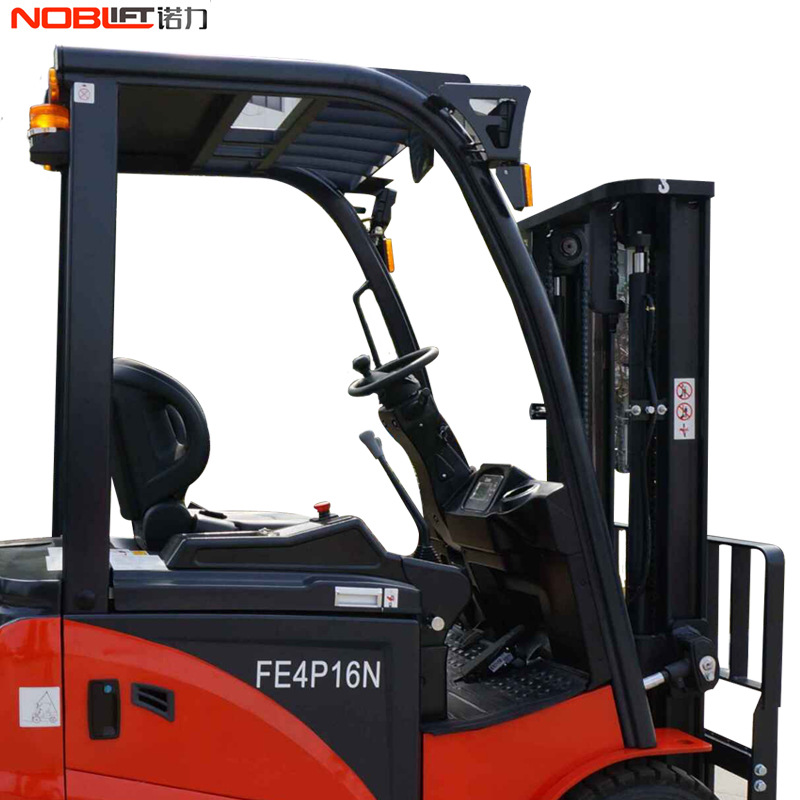

E、优化设计宽视野门架,驾驶员视野更加开阔, 作业效率也得以提高。
F、直流、交流:可按客户要求选择进口美国CURITS或意大利ZAPI控制器;
高频MOSFET集成控制器,具有再生制动、 反接制动等功能,实现了能量回收,并有效减少了系统热量。
.的他励控制系统实现了坡道防下滑功能,有效防止在坡道停车后重新启动时的遛坡现象,保证了安全运行。


1.1 制造厂商(简称)   诺力 诺力 诺力 诺力
1.2 型号   FE4P20NAC FE4P20NAC2 FE4P25NAC FE4P25NAC2
1.3 驱动方式:电动
(蓄电池或电源),
柴油,汽油,
燃气,手动
  电动 电动 电动 电动
1.4 操作方式:手动,
步行,站驾,
座驾,拣选
  座驾式 座驾式 座驾式 座驾式
1.5 额定荷载能力 Q(公斤) 2000 2000 2500 2500
1.6 荷载中心距 C(毫米) 500 500 500 500
1.8 前悬距 x(毫米) 463 463 468 468
1.9 轴距 y(毫米) 1500 1500 1500 1500

量
2.1 含蓄电池
(参见6.5)时自重
公斤 4100 4100 4260 4260
2.2 满载时桥负载,前/后 公斤 5300/800 5300/800 6010/750 6020/750
2.3 空载时桥负载,前/后 公斤 2060/2150 2060/2150 1940/2320 1940/2320



3.1 轮胎:实心橡胶,
超弹性体,
气胎,聚氨酯胎
  充气胎 充气胎 充气胎 充气胎
3.2 前轮规格   23×9-10-18PR 23×9-10-18PR 23×9-10-18PR 23×9-10-18PR
3.3 后轮规格   18×7-8-14PR 18×7-8-14PR 18×7-8-14PR 18×7-8-14PR
3.5 车轮数量,
前轮/后轮(×=驱动轮)
  2×/2 2×/2 2×/2 2×/2
3.6 前轮轮距 b10(毫米) 1040 1040 1040 1040
3.7 后轮轮距 b11(毫米) 950 950 950 950



4.1 门架/货叉架倾仰角,
前倾/后倾
α/β(°) 6/10 6/10 6/10 6/10
4.2 门架缩回高度 h1(毫米) 2045 2045 2045 2045
4.3 自由提升高度 h2(毫米) 120 120 120 120
4.4 提升高度 h3(毫米) 3000 3000 3000 3000
4.5 门架展开高度 h4(毫米) 3977 3977 3977 3977
4.7 护顶架高度 h6(毫米) 2190 2190 2190 2190
4.8 座位高度 h7(毫米) 1058 1058 1058 1058
4.12 牵引销高度 h10(毫米) 295 295 295 295
4.19 总长 l1(毫米) 3393 3393 3398 3398
4.20 车体长度(不含货叉) l2(毫米) 2323 2323 2328 2328
4.21 总宽 b1(毫米) 1260 1260 1260 1260
4.22 货叉尺寸 s/e/l(毫米) 40/120/1070 40/120/1070 40/120/1070 40/120/1070
4.24 货叉架宽度 b3(毫米) 1040 1040 1040 1040
4.31 门架下方离地间隙 m1(毫米) 110 110 110 110
4.32 轴距中心离地间隙 m2(毫米) 120 120 120 120
4.33 工作通道宽度,
1000X1200托盘
(1200跨货叉放置)
Ast(毫米) 3583 3583 3588 3588
4.34 工作通道宽度,
800X1200托盘
(1200沿货叉放置)
Ast(毫米) 3713 3713 3718 3718
4.35 转弯半径 Wa(毫米) 2050 2050 2050 2050



5.1 行驶速度,满/空载 公里/小时 13/14 13/14 13/14 13/14
5.2 提升速度,满/空载 米/秒 0.26/0.4 0.26/0.4 0.25/0.39 0.25/0.39
5.3 下降速度,满/空载 米/秒 <0.6 <0.6 <0.6 <0.6
5.5 牵引力,
满/空载S2 60分钟
牛顿 3300/2300 3300/2300 3300/2300 3300/2300
5.6 牵引力,
满/空载S2 5 分钟
牛顿 10000/7000 10000/7000 10000/7000 10000/7000
5.7 .大爬坡度,
满/空载S2 5 分钟
% 13/15 13/15 13/15 13/15
5.10  行车制动   液压 液压 液压 液压

6.1 驱动电机功率 S2 5 min 千瓦 11 11 11 11
6.2 提升电机功率 S3 15% 千瓦 8.6 12 8.6 12
6.3 蓄电池标准   BS BS BS BS
6.4 蓄电池电压/额定容量K5 伏/安培小时 48/600
48/630(选配)
48/700(选配)
48/600
48/630(选配)
48/700(选配)
48/600
48/630(选配)
48/700(选配)
48/600
48/630(选配)
48/700(选配)
6.5 蓄电池重量 公斤 947 947 947 947
  电瓶尺寸,长/宽/高 毫米 980/538/760 980/538/760 980/538/760 980/538/760

8.1 驱动控制类型   交流 交流 交流 交流
8.2 属具工作压力 兆帕 17.5 17.5 17.5 17.5
8.3 属具油量 升/分钟 36 36 36 36
8.4 驾驶员耳边噪音水平,
根据 EN 12 053
分贝 72 72 73 73



门架数据表负载能力数据表(公斤)
FE4P20N-25N C=500mm
名称 提升高度 自由提升高度 门架缩回高度 门架展开高度 倾仰角度 无侧移,充气单轮
h3 h2 h1 h4 前倾/后倾
mm mm mm mm α/β(°) FE4P20 FE4P25
ZT 二级标准式门架 2000 120 1545 2977 6/10 2000 2500
2500 120 1795 3227 6/10 2000 2500
3000 120 2045 3977 6/10 2000 2500
3300 120 2195 4277 6/10 2000 2500
3500 120 2295 4477 6/10 2000 2500
3600 120 2345 4577 6/10 2000 2500
3700 120 2395 4677 6/6 2000 2500
4000 120 2595 5077 6/6 2000 2500
4300 120 2745 5377 6/6 1850 2100
4500 120 2845 5577 6/6 1700 2000
5000 120 3145 6077 6/6 1400 1600
5500 120 3395 6677 3/6 1050 1200
6000 120 3645 7177 3/6 700 800
ZZ 二级全自由提升式门架 2000 558 1545 2971 6/10 2000 2500
2500 808 1795 3471 6/10 2000 2500
3000 1058 2045 3971 6/10 2000 2500
3300 1208 2195 4271 6/10 2000 2500
3500 1308 2295 4471 6/10 2000 2500
3600 1358 2345 4571 6/10 2000 2500
3700 1408 2395 4671 6/6 2000 2500
4000 1608 2595 4971 6/6 2000 2500
4300 1758 2745 5271 6/6 1850 2100
4500 1858 2845 5471 6/6 1700 2000
5000 2158 3145 5971 6/6 1400 1600
5500 2408 3395 6471 3/6 1050 1150
6000 2658 3645 6971 3/6 700 800
提升式门架 4000 983 1970 4981 6/6 1900 2300
4300 1108 2095 5331 6/6 1700 2000
4500 1158 2145 5479 6/6 1600 1900
4800 1258 2245 5779 6/6 1400 1600
5000 1401 2388 5979 6/6 1300 1500
5500 1635 2622 6479 3/6 1000 1150
6000 1868 2855 6979 3/6 700 800
自由提升高度(不带挡货架)+425mm
